Yükseltilmiş Döşeme Altyapı Sistemleri

Ayak Takımları

P05 Ayak Takımı

Uygulama Yüksekliği : 50 - 220 mm
Kuşak Kullanımı : Kuşaksız
Bilşenler : Galvanize çelik başlık
: Galvanize çelik H=55 mm dış açılmış boru gövde
: Galvanize çelik ayak tabanı Dia. 90 mm
: M16 galvanize çelik tij
: M16 galvanize çelik kilitleme somunu
: PVC başlık gasketi

P03 Ayak Takımı

Uygulama Yüksekliği : 130 - 250 mm
Kuşak Kullanımı : K04 Model Kuşak
Bilşenler : Galvanize çelik başlık
: Galvanize çelik H=55 mm dış açılmış boru gövde
: Galvanize çelik ayak tabanı Dia. 90 mm
: M16 galvanize çelik tij
: M16 galvanize çelik kilitleme somunu
: PVC başlık gasketi

P04 Ayak Takımı

Uygulam Yüksekliği : 250 - 650 mm
Kuşak Kullanımı : K04/K02 Model Kuşak
Bilşenler : Galvanize çelik başlık
: Galvanize çelik Dia. 22 mm boru gövde
: Galvanize çelik ayak tabanı Dia. 90 mm
: M16 galvanize çelik tij
: M16 galvanize çelik ayar ve kilitleme somunu
: PVC başlık gasketi

P02 Ayak Takımı

Uygulama Yüksekliği : 600 - 1500 mm
Kuşak Kullanımı : K02 Model Kuşak
Bilşenler : Galvanize çelik başlık
: Galvanize çelik Dia.32 mm dış açılmış boru gövde
: Galvanize çelik ayak tabanı Dia. 120 mm
: M18 galvanize çelik tij
: M18 galvanize çelik kilitleme somunu
: PVC ayak gasketi

P10 Sismik Dayanımlı Ayak Takımı

Uygulama Yüksekliği : 80 - 400 mm
Kuşak Kullanımı : K10 Model Kuşak
Bilşenler : Galvanize çelik başlık
: Galvanize çelik 20x20x2 mm gövde
: Galvanize çelik ayak tabanı Dia. 120 mm
: M16 galvanize çelik tij
: M16 galvanize çelik ayar somunu

Kuşak Takımları

K04 Kuşak Takımı

Bileşenler : 1.0 mm Galvanize Çelik Sac Kuşak
: PVC Kuşak Gasketi
Kesit : 21x19 mm
Uzunluk : 565 mm
Bağlantı : Ayak başlığına sabitlenen M5 vida
Uyumlu Olan Altyapı : Flopal P03, P04 ve P02 Ayak Takımı

K02 Kuşak Takımı

Bileşenler : 1.0 mm Galvanize Çelik Sac Kuşak
: PVC Kuşak Gasketi
Kesit : 21x38 mm
Uzunluk : 565 mm
Bağlantı : Ayak başlığına sabitlenen M5 vida
Uyumlu Olan Altyapı : Flopal P04 ve P02 Ayak Takımı

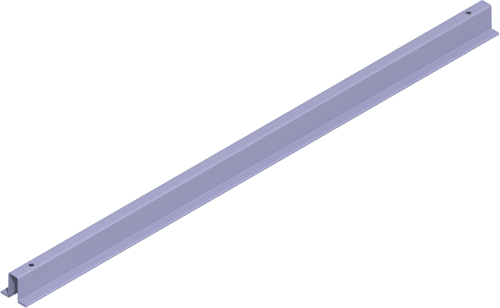

K10 Sismik Dayanımlı Kuşak Takımı

Bileşenler : 1.0 mm Galvanize Çelik Sac Kuşak
: PVC Kuşak Gasketi
Kesit : 25x25 mm
Uzunluk : 565 mm
Bağlantı : Ayak başlığına sabitlenen M5 vida
Uyumlu Olan Altyapı : Flopal P10 Ayak Takımı
